产品详情

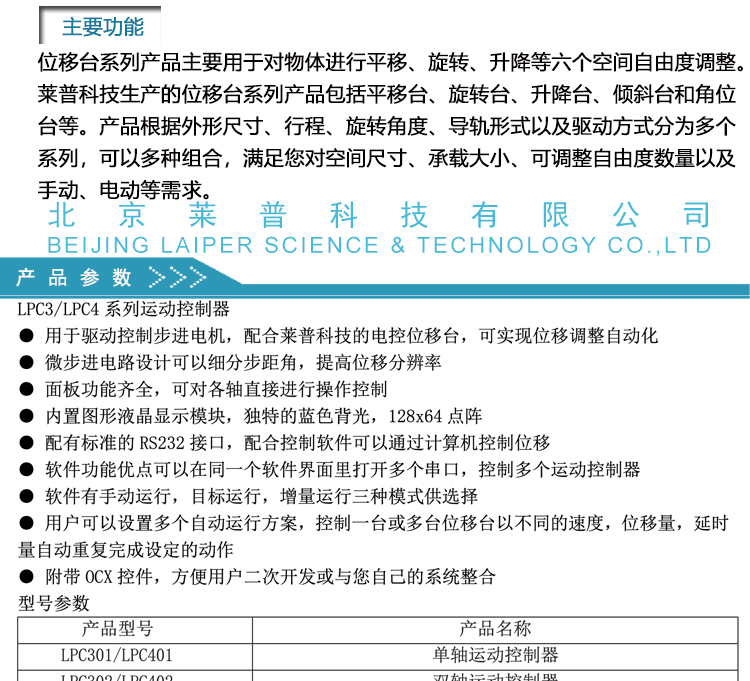

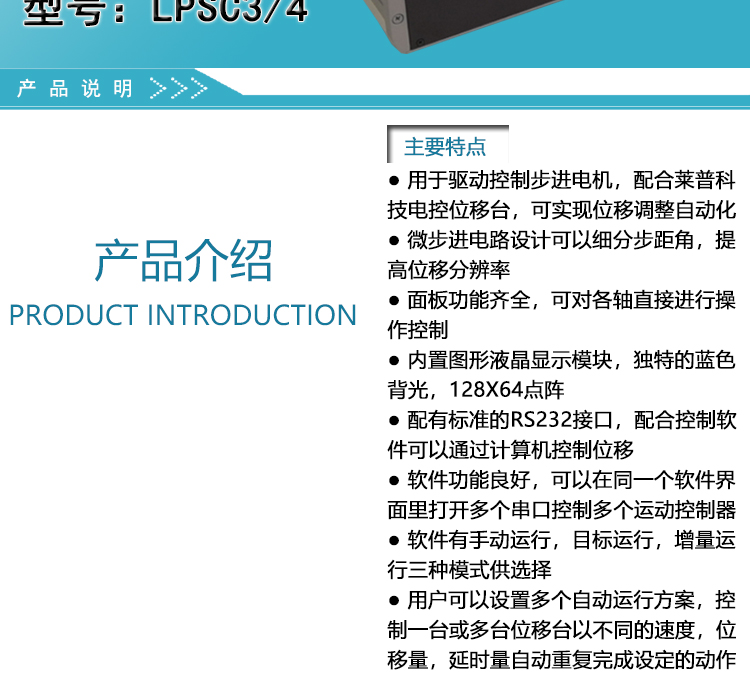

● 用户可以设置多个自动运行方案，控制一台或多台位移台以不同的速度，位移量，延时量自动重复完成设定的动作

位移台系列产品主要用于对物体进行平移、旋转、升降等六个空间自由度调整。莱普科技生产的位移台系列产品包括

平移台、旋转台、升降台、倾斜台和角位台等。产品根据外形尺寸、行程、旋转角度、导轨形式以及驱动方式分为多

个系列，可以多种组合，满足您对空间尺寸、承载大小、可调整自由度数量以及手动、电动等需求。

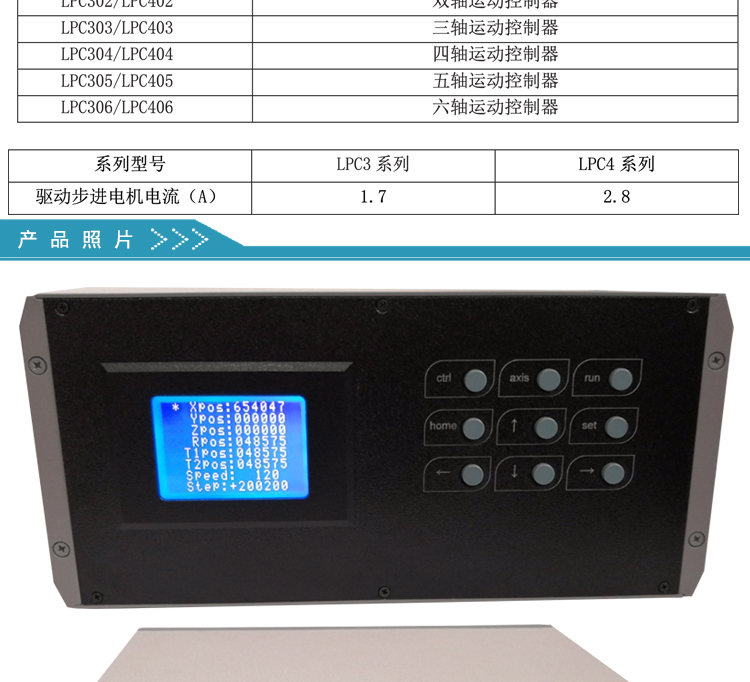

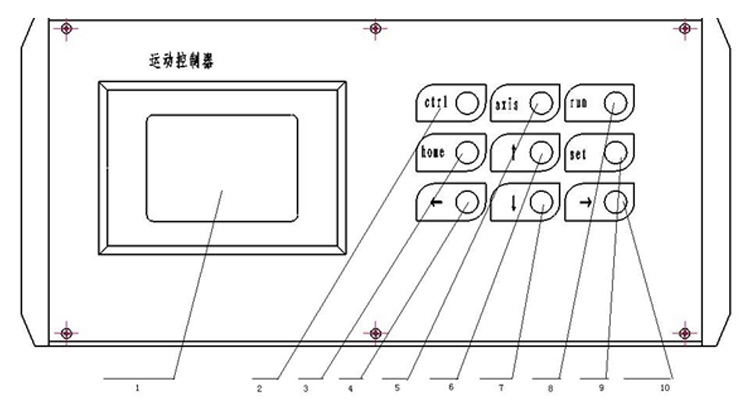

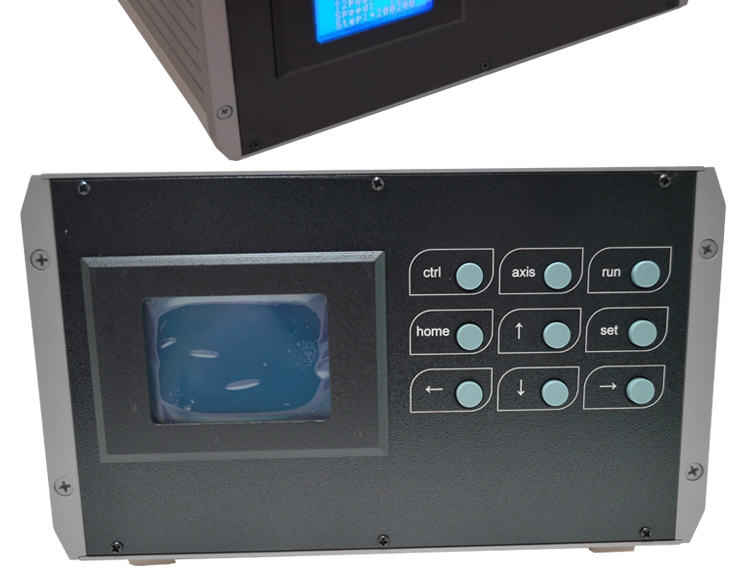

1  液晶显示屏：由上至下分别显示 X 轴、Y 轴、Z 轴、R 轴、T1 轴、T2 轴的当前坐标值。运行的速度值、位移量、运行方向，以及状态提示。

2  Ctrl（运行方式键）：此键用于手动控制方式和计算机控制方式的相互转换。

3  Home（归零键）：手动方式时有效。按下此键后可以选择让电移台返回到机械零点或在回到机械零点后再返回到原值。

注意：没有机械零位的电移台不可使用该键，否则可能无法停止、正确定位。

4  ←（左移键）：手动方式时有效。当处在设定值状态时，按下此键，闪烁位数左移一位。

5  Axis（坐标轴选择键）：手动方式时有效。按下此键显示屏上*依次选中 X-Y-Z-R-T1-T2 轴，即显示相应轴的状态或控制该轴运行。

6  ↑（加键）：手动方式时有效。当处在设置状态时，按下此键，闪烁位数的值增加 1 从 0-9 循环。

7  ↓（减键）：手动方式时有效。当处在设置状态时，按下此键，闪烁位数的值减少 1 从 0-9 循环。

8  Run（运行键）：手动方式时有效。按下此键则步进电机按设定位移量运行，每按一次走一个位移量值。

9  Set（设置键）：手动方式时有效。按下此键进入设置状态，相应参数闪烁，此时可按←、→、↑、↓键调整“*”所在坐标轴的参数。再配合

XYZ 键选择各个轴，则可对所有轴进行参数设置。

10 →（右移键）：手动方式时有效。当处在设定值状态时，按下此键，位数可右移。

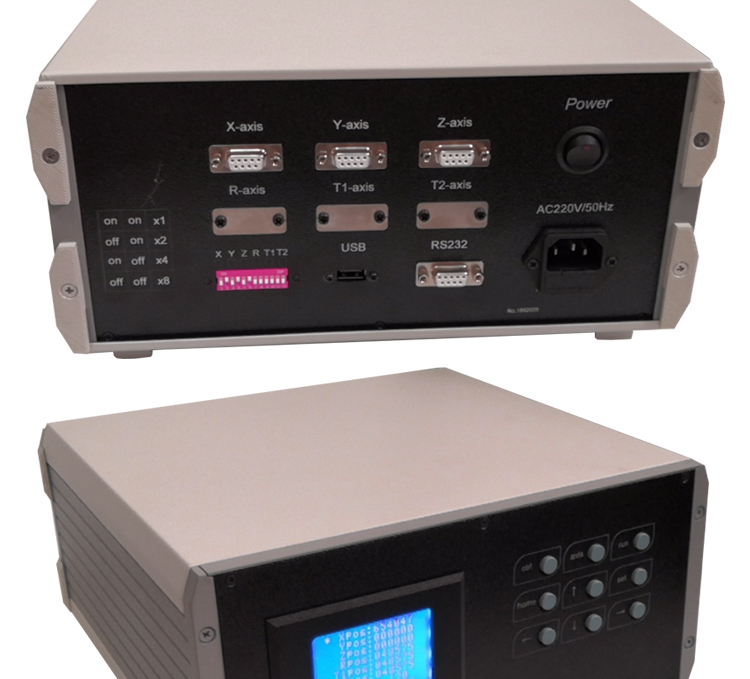

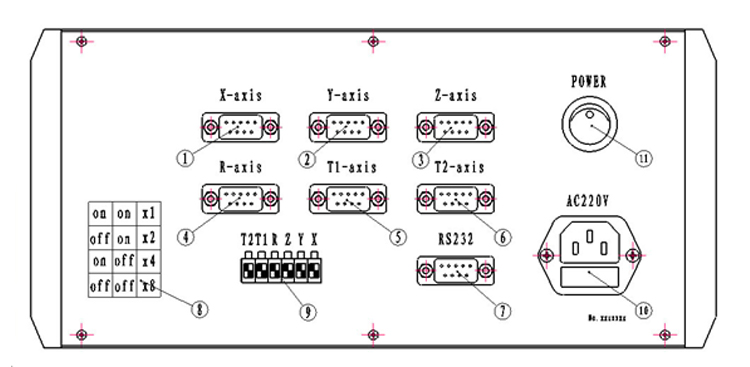

①X 轴电动位移台接口。

②Y 轴电动位移台接口。

③Z 轴电动位移台接口。

④R 轴电动位移台接口。

⑤T1 轴电动位移台接口。

⑥T2 轴电动位移台接口。

⑦RS232 异步串行通信接口。

⑧拨码开关指示表。

设置细分数：请按照拨码开关指示表设置拨码开关，得到想要的细分数。！

⑨拨码开关（用于设置细分数）。

⑩电源插座。

电源开关。

*注：关于电动位移台接口的具体信息，请参考“运动控制器与电动位移台的连接”一节。

上图所示为 4-6 轴运动控制器的说明简图，主要用于说明控制器面板的使用方法。
